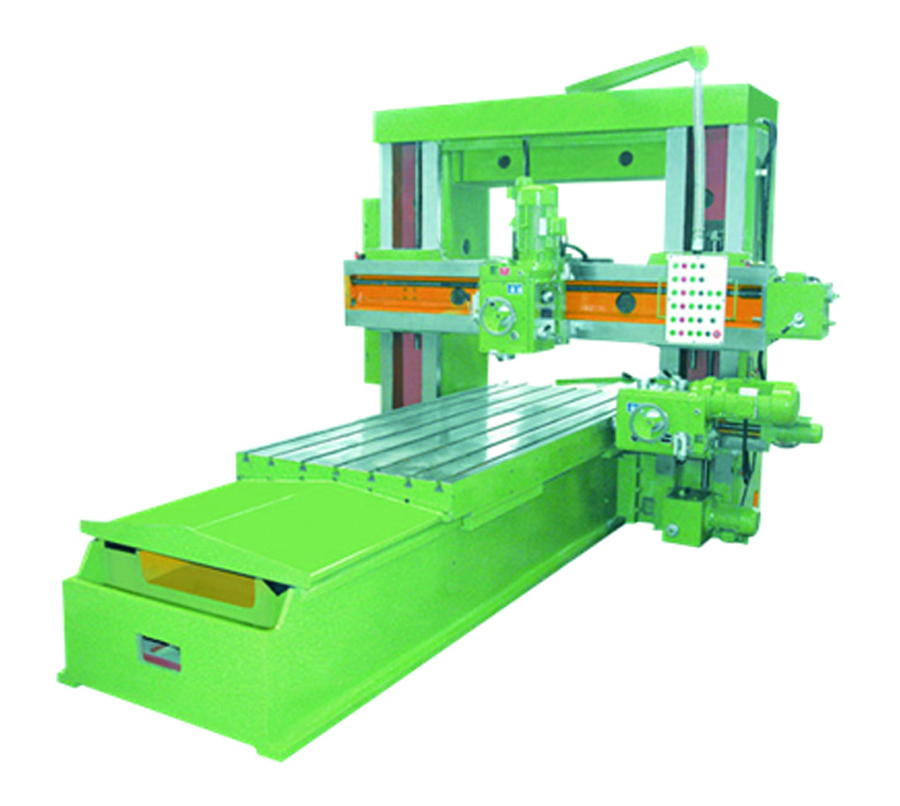

龙门刨床俗称龙门铣，是体现了门式框架的和臥式长床身的刨床。龙门刨床上可以用多把镗刀同時产量制造外表，产量制造要求和产量工作效率都较高，常使用于在成批和非常多的产量中产量制造巨型部件的立体和斜面。数控加工中心龙门刨床还可产量制造发展空间圆弧和一点特型零配件。
技术参数：
常见技术应用主要参数 Specification |
| 2010/2000 | 2010/3000 | 2010/4000 |
Verfahrweg X-Achse x轴形成 | mm | 2000 | 3000 | 4000 |
Verfahrweg Y-Achse Y 轴行程英文 | mm | 1300 | 1300 | 1300 |
Verfahrweg Z-Achse Z 轴行程安排 | mm | 1000 | 1000 | 1000 |
Seite Fräskopf vertikal Verfahrenweg 侧铣头竖直旅程 | mm | 500 | 500 | 500 |
Pinole Hub 铣头中移动远距离 | mm | 350 | 350 | 350 |
Tischabmessungen 工作的台尺寸大小 | mm | 1000*2000 | 1000*3000 | 1000*4000 |
Tischbelastbarkeit (max.) 非常大零件质量 | kg | 2000 | 3000 | 4000 |
T-Nuten (Anzahl x Breite x Abstand) T 型槽样式 数量统计x大小x行间距 | mm | 7*22*125 | 7*22*125 | 7*22*125 |
Abstand Spindelnase - Tischoberfläche 立铣头鼻端到工作中台 表明的最短最大的间隔 | mm | 0-1000 | 0-1000 | 0-1000 |
Abstand Seite Spindelmittel zu Tisch 侧铣头咨询中心点到工作上台 更大最低距離 |
| 0-500 | 0-500 | 0-500 |
Spindeldrehzahl 立轴钻速 | min-1 | 82-505 | 82-505 | 82-505 |
Drehmoment Hauptspindel (max.) 立轴比较大导出最大扭矩 | Nm | 790 | 790 | 790 |
Spindelaufnahme 立轴锥度 |
| 7:24 ISO 50 | 7:24 ISO 50 | 7:24 ISO 50 |
Spindel Aufnahme 侧铣头锥度 |
| 7:24 ISO 50 | 7:24 ISO 50 | 7:24 ISO 50 |
Spindeldrehzahl 侧铣头发动机转速 | min-1 | 82-505 | 82-505 | 82-505 |
Drehmoment Hauptspindel (max.) 侧铣头更大输入最大扭矩 | NM | 790 | 790 | 790 |
Eilgang X-Achse X 快进的速度 | mm/min | 1050 | 2100 | 2100 |
Eilgang Y-Achse Y 快进速率 | mm/min | 890 | 890 | 890 |
Eilgang Z-Achse Z 快进的速度 | mm/min | 432 | 432 | 432 |
Eilgang Seitefäskopf 侧铣保持垂直转动快进强度 |
| 730 | 730 | 730 |
Arbeitsvorschub X-Achse X 进给速度快 | mm/min | 无极变速(0-1050) | 无极变速(0-2100) | 无级变速(0-2100) |
Arbeitsvorschub Y-Achse Y 进给时速 | mm/min | 65、320、890 | 65、320、890 | 65、320、890 |
Arbeitsvorschub Z-Achse Z 进给速度快 | mm/min | 仅快进432 | 仅快进432 | 仅快进432 |
Arbeitvorschub Seitefräskopf 侧铣上下进给流速 |
| 50、265、730 | 50、265、730 | 50、265、730 |
Antriebsleistungen |
|
|
|
|
Motorleistung Hauptspindel 主减速机工率 | kW | 5.5 | 7.5 | 7.5 |
Motorleistung Seite Spindel 侧铣直流电机工作效率 | kw | 5.5 | 7.5 | 7.5 |
Motorleistung X-Achse X 主轴电机额定功率 | kW | 4 | 5.5 | 7.5 |
Motorleistung Y-Achse Y 三相异步电机输出 | kW | 1.1 | 1.1 | 1.1 |
X20系列表龙门车床技能与分配详细资料
一、性能参数优点
1． 承重梁及立铣头带异自动化设备压紧
2． 铣头拥有内部设置有飞轮，增添车削加工趋于稳定性。
3． 各向进给锻炼均所利用无极变速调压器；当岗位台快进岗位效率需小于乘以15KW时，基本所利用变频式无极变速调压器；当岗位台快进岗位效率低于15KW时，所利用伺服线束无极变速调压器。
4． 工作中台所采用导轨数控磨床工作，导轨润滑可增多床身导轨的变形。
5． 操作台通过蜗杆蜗条链传动链，有氧运动较有序（6M及下面通过丝杆链传动链）。
6． 做操作台图片蜗杆蜗条主要分为人格独立自主油槽浸油研磨，做操作台图片导轨主要分为专门用研磨泵研磨，铣头主要分为人格独立自主齿轮泵泵研磨，房粱立柱导轨及房粱立柱丝杆主要分为电动式开距研磨泵研磨，整个机械更具不错的减磨研磨能。
7． 床身及承重梁导轨应用了超音频软件调质热解决；电主轴电机箱齿圈变速箱齿圈为20CrMnTi经渗碳调质并磨齿；电主轴电机应用40Cr调质，内锥试述顶端应用盐浴调质。
8． 可按手机用户规定要求的按装形成300或500的镗铣头或的按装运倾动的铣头,这之中立铣头倾动为±45°，侧铣头为弯腰+45°，挺胸-10°
9． 可据手机用户标准要求连接数显仪表或将变频式变速换成伺服操作器变速并连接电子无线手轮，以操作岗位台等地图坐标调节；可配触屏屏操作手段，使铣床都具有最简单程序语言功能键，以操作剖面或键槽处理的自主循环往复铣削。
10． 配镗铣头及交流伺服电机变速时可按装圆角铣头或全面、万能斜度铣头及加热系统的。
二、 随即附近物品、特别的附近物品
1． 随机的附硬件清淡（随冷水机不要钱价格区间）
①．镗刀连接杆 套
②．带端键端车刀杆 套
③．镗刀准确定位芯轴 件
④．莫氏锥分层套 件
⑤．地脚丝杠 一整套
⑥．数控垫铁 半套
2.发货，明细
（若不折机，则侧重于机1台）
①． 床身操作的台（含操作的台进给箱，1套）
②． 立柱（含横粱升缩箱，共1套）
③． 顶梁（含立镗铣头滑板长板，1套）
④． 联系梁（1件）
⑤． 铣头个
⑥． 配电盘柜、开关按钮站、坦克链、护罩等（1套）
随机性数附辅件（1套，详情随机性数附辅件明细）
特殊性抄送及配置单（不确定）
三、 制造出规格
1．在出厂技术设备规格的（基准上述规格的制定方案）
JB/T19362.1-2003 《龙门铣床设备高精度检验检测》
JB/T3029-93 《龙门铣能力必要条件》
JB/T9872-1999 材料车削机器 液压多路阀模式公用技术设备前提
GB5226.1-2002 《实业机械化电子商务装置最方面 专用系统必要条件》
2．本技术工艺合同样本
四、随机的技术应用文件名称及打造
1．利用原因分析书（自动化机械、电器设备） 1套
2．优秀关系证明 1套
3．装车单 1套
